自力式流量控制阀亦称自力式平衡阀、流量调节阀、流量控制器、动态平衡阀、流量平衡阀，是一种直观简便的流量调节控制装置，管网中应用自力式流量控制阀可直接根据设计来设定流量，阀门可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。
自力式流量控制阀主要应用于：集中供热（冷）等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。

用 途
　　自立式流量控制阀，用于需要进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。
工作原理
　　自立式流量控制阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统流体的工作压力为P1，手动调节阀瓣的前后压力分别为P2、P3。当手动调节阀瓣调到基本一位置时，即人为确定了“设定流量”，以及相对应的固定(P2-P3)值。当系统流量增大时，此时自动调节阀瓣自动关小，直到流量重新维持到设定流量，反之亦然。

特 点
1、能使系统流量自动平衡在要求的设定值；
2、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”，提高供热，空调的室温合格率；
3、能有效克服“大流量，小温差”的不良运行方式，提高系统能效，实现经济运行；
4、采用数字显示装置，直接设定手动调节阀开度确定流量，使用智能仪表一次性调试。
产品设计选型
1、一般在管网的分支点，热口，室内立管皆应设计、安装自力式流量控制阀，以提高系统调节性能。
2、自力式平衡阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，自力式平衡阀宜安装在供水管上。
3、最高使用温度100℃，公称压力1.6MPa。(温度>100℃以上的要定做)
4、适用压差范围：20-30KPa。当系统工作压差超过300KPa时，为防止产生噪音，应采取措施将多余的压差消耗掉。
5、选取用DN15~DN25口径的自力式平衡阀，须注明连接方式。

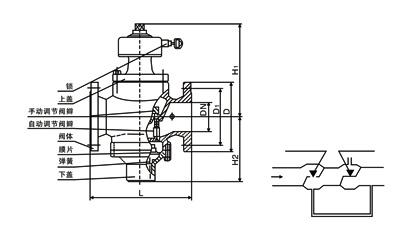

主要外形尺寸及性能参数

DN	L	D	D1	n-d	H1	H2
15	110	螺纹连接			122	70
20	110				122	70
25	115				137	74
32	160	135	100	4-18	182	91
40	200	145	110	4-18	191	147
50	215	160	125	4-18	197	147
65	230	180	145	4-18	205	154
80	275	195	160	8-18	259	181
100	290	215	180	8-18	268	211
125	310	245	210	8-18	334	227
150	350	280	240	8-22	357	260
200	430	335	295	12-22	407	303
250	520	405	355	12-26	452	367
300	635	460	410	12-26	486	430
350	670	520	470	16-26	555	495

自立式流量控制阀在系统中的应用
