L45系列限流止回阀，主要用于多泵并联使用时安装于水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀—主阀构造，结构紧凑，重量较轻。功能及主要作用原理：
　　1、限流功能该阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，对工作泵起限制流量作用，使泵在较高效率状态下工作；防止电动机在水泵低扬程、大流量、低效率时。发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。其限流原理为：依据水泵的设计工况点扬程，导阀自动检测并控制水泵的实际工作扬程。以限制水泵的工作流量，限制电机的负载。该阀设定一个控制工作扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。控制扬程的设定可以按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调。一般出厂设定值为设计工况扬程。
　　2、止回功能该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，零回流。
　　
　　该阀安装于水泵出口,在单泵启动和非全数设计工作泵工作时，对工作泵起限制流量作用，使泵在较高效率状态下工作；防止电动机在水泵低扬程、大流量、低效率时，发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。
　　其限流原理为：依据水泵的设计工况点扬程，导阀自动检测并控制水泵的实际工作扬程，以限制水泵的工作流量，限制电机的负载。

H-Q	η	N	H0Q0	H1Q1	H2Q2
扬程——流量曲线	效率 曲线	功率 曲线	最高效率点工 况（铭牌工况）	较高效率区最 小扬程，最大流量	额定工作电流 对应扬程、流量

　　该阀设定一个控制工作扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。
　　控制扬程的设定可以按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。

该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪音，零回流。



　　※ 技术参数

DN	结构长度L	最大工作流量	局部阻力系数
50	230	25
65	290	50
80	310	70
100	350	100	4～6
125	400	150	4～6
150	480	250	4～6
200	495	400	3～6
250	622	800	3～6
300	698	1200	2～5
350	787	1400	2～5
400	914	1800	2～4
450	978	2400	2～4
500	978	3000	2～4
600	1295	4000	2～4
700	1448	6000	2～4
800	1956	7500	2～4

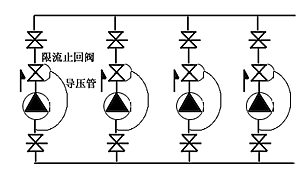

　※ 安装示意图

　※ 型号说明

LH	4	5	16
限流止回阀	连接形式	结构形式	公称压力1.6MPa
